项目概况

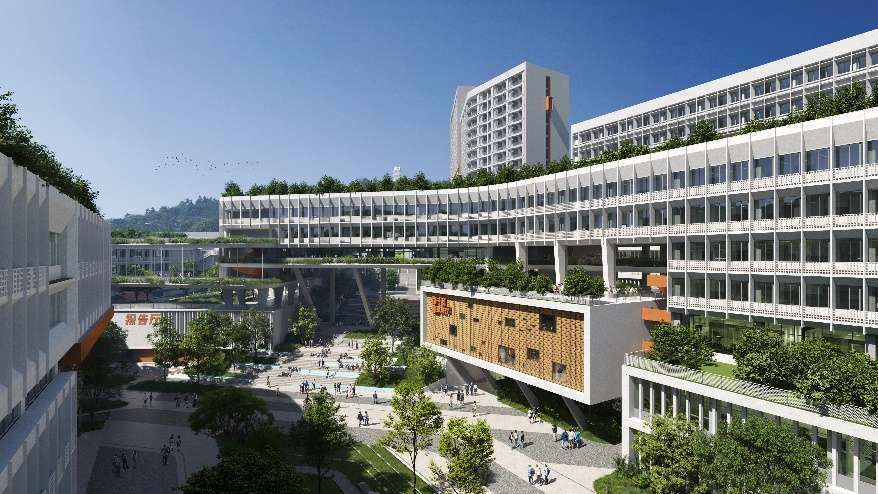

深圳市龙岗职业技术学校,原称深圳市龙岗中等专业学校(简称龙岗中专),创办于1994年,是一所公办国家级重点中等职业学校、国家中等职业教育改革发展示范学校,2022年入选中国中职50强。项目位于龙岗区龙城街道龙岗儿童公园右侧,盐龙大道北侧,总建筑面约13.1万平方米,项目业态包含教学实训用房、教学辅助及行政管理用房、生活用房等,建成后将成为一座高起点、现代化的龙岗中专新校区,为粤港澳大湾区高水平建设提供强有力的技术人才保障。
BIM亮点应用
(1)优化边坡方案,巨幅节约成本
该项目运用BIM技术优化边坡工程方案,实现了显著成本节约。学校依山而建,面临土石方工程量巨大的挑战,原边坡支护方案需与消防车道高度保持一致。通过BIM技术构建土方模型进行方案对比,项目团队创新性地提出增加挡土墙并抬高边坡收脚的优化策略。此举有效减少了土石方作业量,总节省净填挖方量约12414立方米,展现了BIM技术在工程项目成本管控方面的作用。

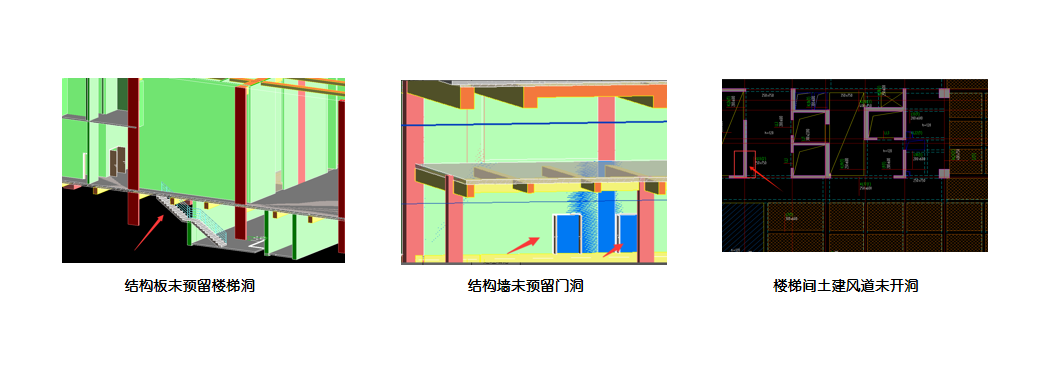

(2)识别设计问题,节省工期约49天
项目利用BIM技术高效开展结构预留洞口专项检查,成功识别出26项问题,涉及163个洞口,总面积达97.8平方米,包括建筑与结构洞口不符、墙板未留洞、尺寸及标高错误等多种类型。经与设计院沟通协作,项目团队迅速调整洞口尺寸、补充必要洞口并精确调整洞口标高,避免了施工阶段的变更需求,确保了工程进度不受开洞问题影响,节省了约49天的工期。

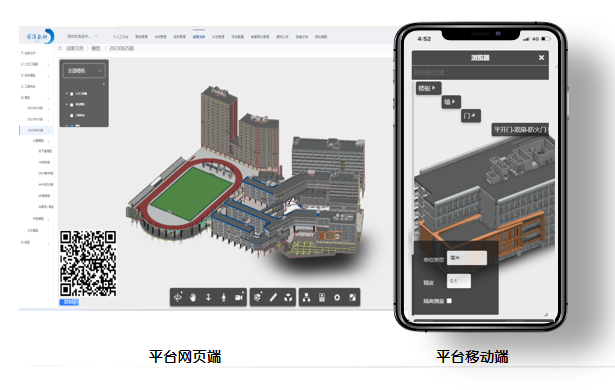

(3)数字化平台与倾斜摄影技术助力山地项目高效协同管理
项目采用先进便捷的数字化平台,极大提升了工作效率与沟通便利性。将BIM成果发布在平台后,无需安装专业软件,网页端即可直接查看轻量化BIM成果,支持分层查看、量距、剖切、漫游等操作,多终端实时访问,为项目管理人员和技术人员提供了极大便利。此外,针对山地建筑复杂地形,项目采用倾斜摄影技术,高精度还原地物情况,生成真实三维模型,直观展现西北高东南低、高差达31.5米的复杂地形,极大提升了项目的可视性与管理效率。
