近日,第五届“智建杯”智能建造创新大奖赛获奖结果公布,前海数科提报的2个学校项目在层层竞争中突破重围,荣获综合组金奖与设计组银奖!
“智建杯”智慧建造创新大奖赛是由澳门数字建筑协会、澳门建筑资讯模型协会、香港建筑信息模拟学会、粤港澳大湾区城市建筑学会(香港)主办,是国际权威的BIM应用竞技赛事。本届大奖赛由30多个行业协会支持,由境内外超过200位专家进行了线上初评、复评、终审、答辩等环节,最终评选出获奖作品。
获奖项目一:《BIM技术助力深港融合-前湾十单元九年一贯制学校项目》获得综合组金奖
项目概况

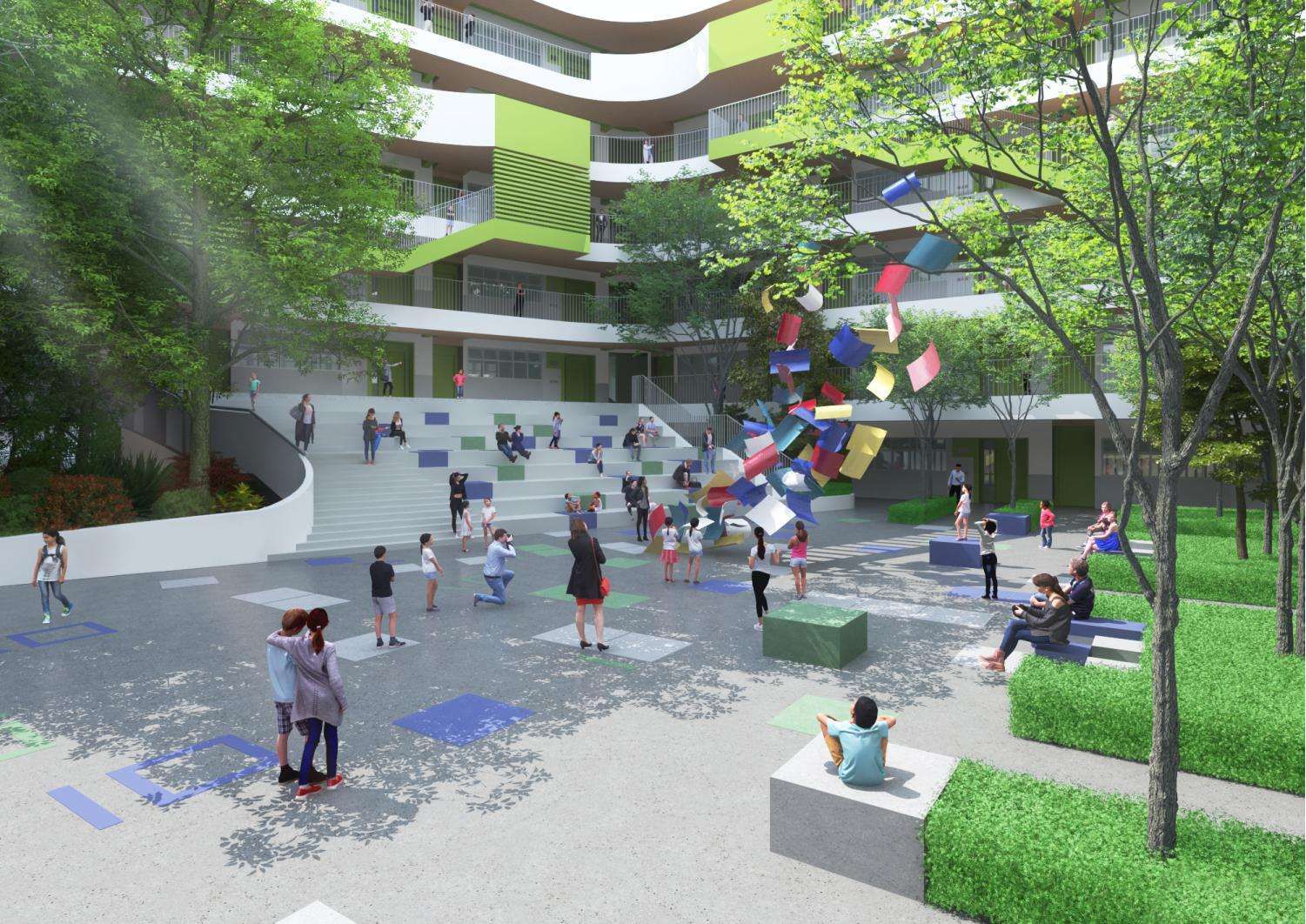

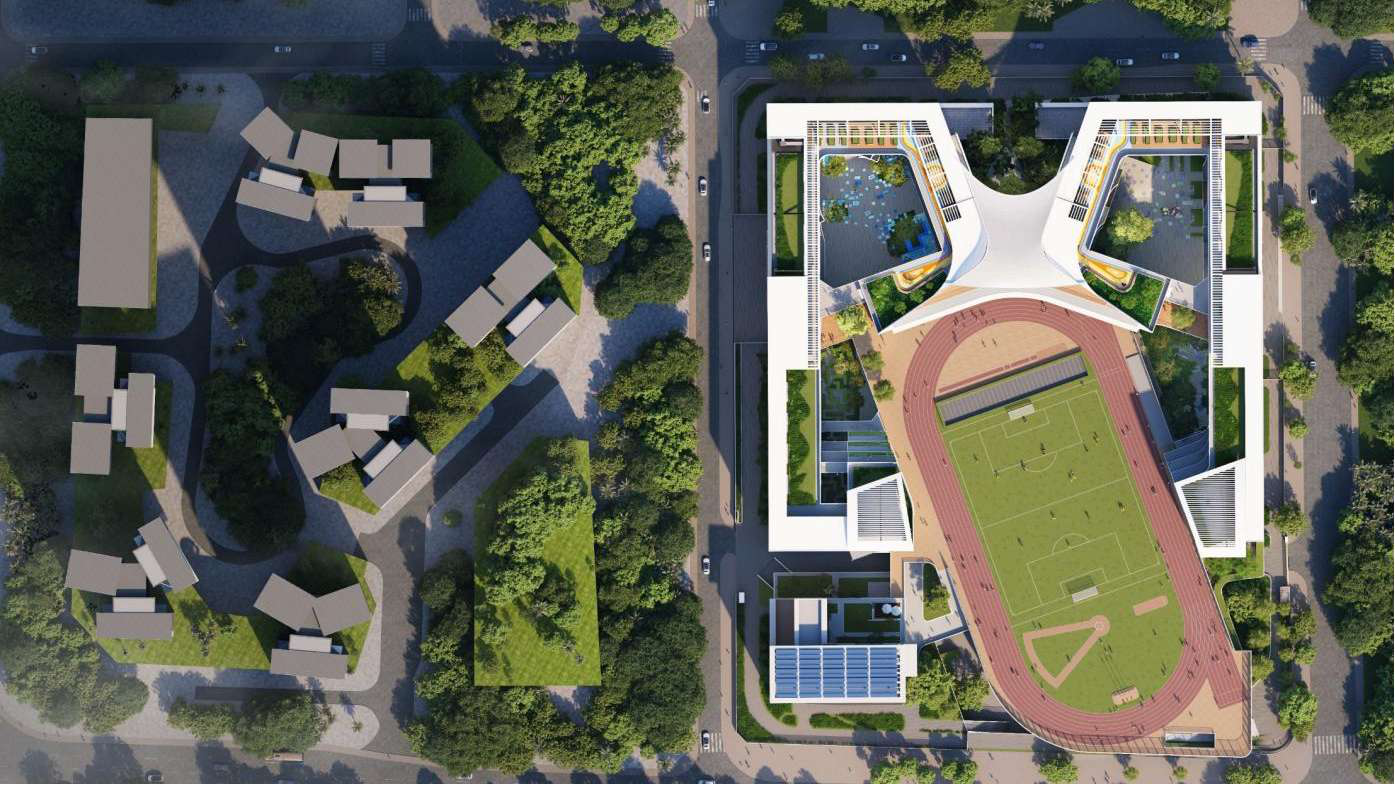

前湾十单元九年一贯制学校项目位于前海前湾片区第十开发单元,以人文、科技、低碳、绿色生态为导向,拟建成具有标杆引领性、现代化的公办九年一贯制学校。学校总用地面积约 3.13万平方米,总建筑面积约为 8.9万平方米;南北长约194米,东西宽约158米。该项目是前海探索推行符合港澳及国际通行规则的试点建筑工程,由中国建筑工程(香港)有限公司承建。项目在实施过程中,创新引入香港建筑师负责制和“三方参建主体”的管理模式,由香港建筑师团队统筹负责勘察、设计、监理等工作。
BIM亮点应用
(1)数字化智能管理平台实现装配式PC构件全生命周期管控
项目依托集团领先的数字化智能管理平台,包括“制造管理”、“订单管理”、“运输管理”等系统,通过预制构件二维码技术,将PC构件从厂内生产至地盘安装的七大关键环节全面纳入线上管理体系。同时,结合物联网技术,实现生产流程的实时监控与质量的全程追溯,确保工厂产品生产制造的全生命周期均处于数字化管控与精益化管理之下,保障了工厂产品的质量。
(2)引入DfMA技术实现装配产品的精确预制与现场快速安装
项目引入港澳及海外顶尖建筑标准与设计理念,创新采用DfMA(设计制造装配一体化)机电预制技术,开展了装配式建筑领域的数字创新应用。通过DfMA,产品设计阶段即深度融入制造装配需求,较传统方法显著提升施工效率,优化工序交接。尤其在消防泵房,利用1:1毫米级BIM建模技术,构建精确匹配设备型号与管件阀门的DfMA模块,确保设计与现场完全一致,实现工厂精确预制与现场快速安装。
(3)BIM应用助力海绵城市建设
该项目成功运用BIM技术,有力推动了绿色学校的建设落地。针对学校临近海边的特点,为有效抵御风雨侵袭,项目采用了海绵城市设计。为保证设计方案的成功落地,项目团队通过BIM技术全面分析室外管网,优化布局,助力了包括屋顶绿化、雨水花园在内的多样化海绵设施体系的顺利落地。
(4)AR技术助力项目精准管理
项目创新应用AR技术,通过平板设备将BIM模型与现场实时叠加,实现精准的现场沟通与协调。AR技术的实模对比功能,使模型与现场的差异一目了然,有助于及时发现并解决问题。同时,利用AR技术进行建成模拟,可预览项目结合周边环境的整体效果,为项目决策提供有力支持。在机电施工方面,通过BIM模型的现场交底,施工人员可更直观地理解设计意图,提高了施工效率。
总体而言,AR技术的加持保障了施工质量,提升了项目管理可视、可控性,助力项目顺利推进。
获奖项目二:《智领龙岗-BIM技术助力职业技术学校智慧建造》获得设计组银奖
项目概况

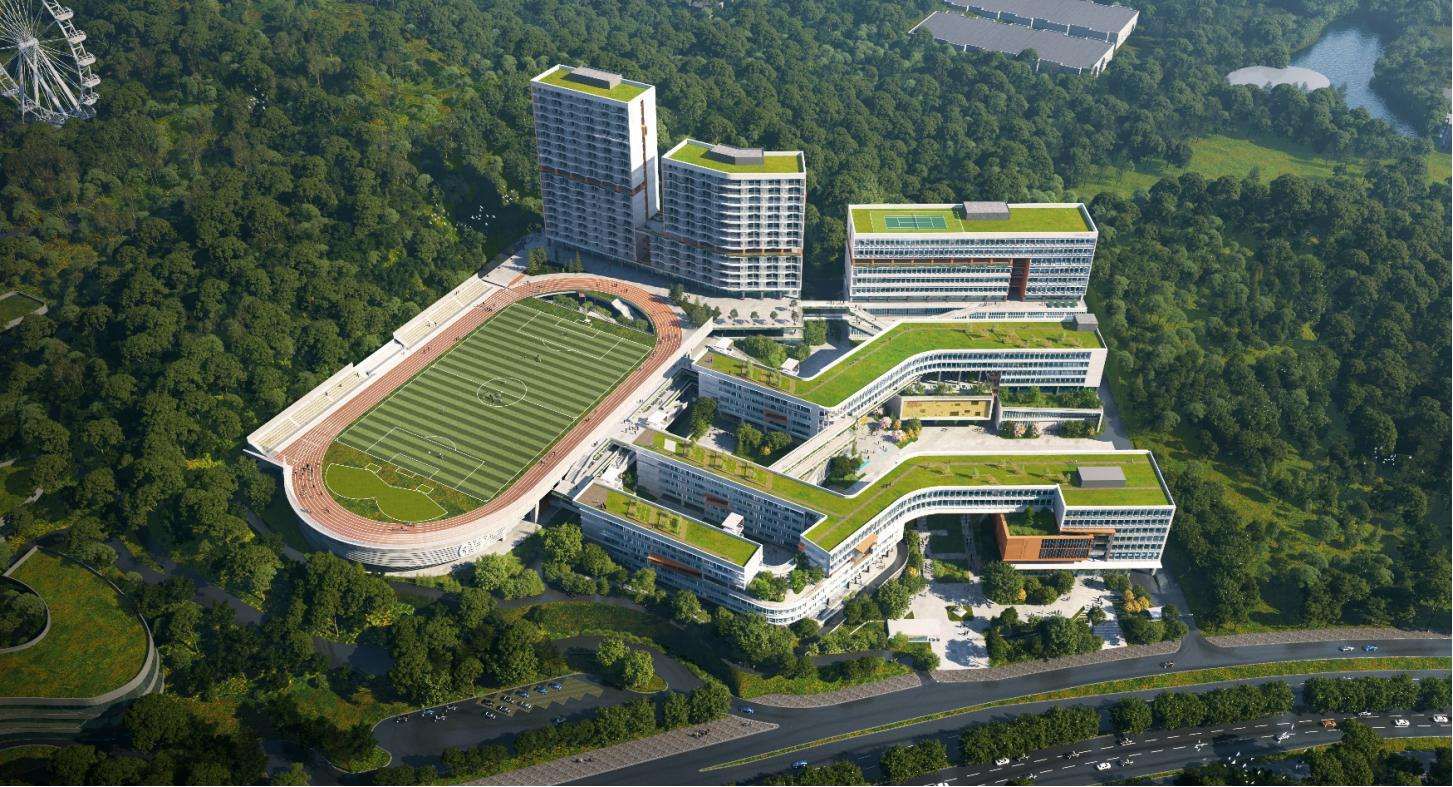

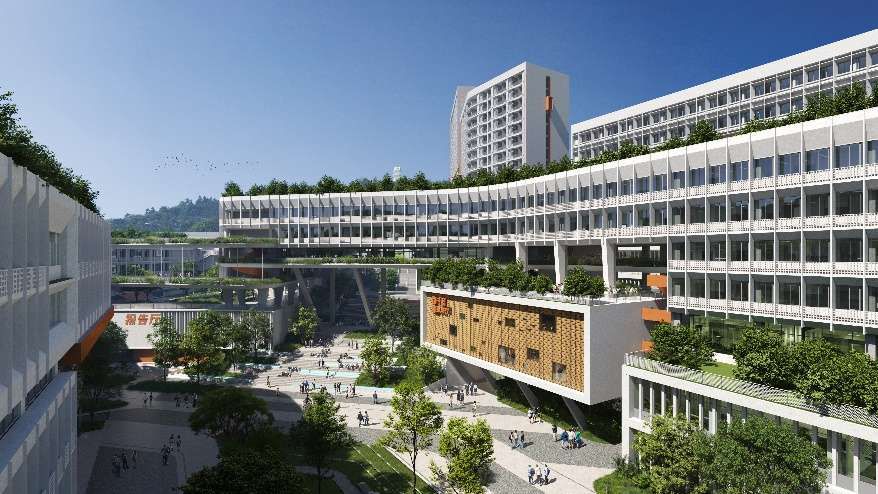

深圳市龙岗职业技术学校,原称深圳市龙岗中等专业学校(简称龙岗中专),创办于1994年,是一所公办国家级重点中等职业学校、国家中等职业教育改革发展示范学校,2022年入选中国中职50强。项目位于龙岗区龙城街道龙岗儿童公园右侧,盐龙大道北侧,总建筑面约13.1万平方米,项目业态包含教学实训用房、教学辅助及行政管理用房、生活用房等,建成后将成为一座高起点、现代化的龙岗中专新校区,为粤港澳大湾区高水平建设提供强有力的技术人才保障。
BIM亮点应用
(1)优化边坡方案,巨幅节约成本

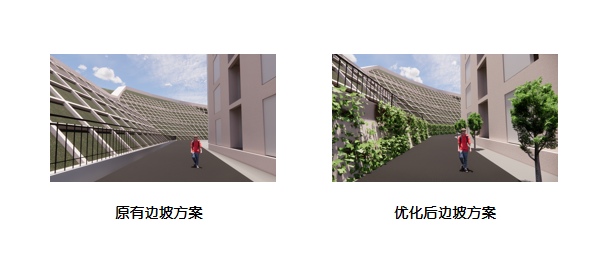

该项目运用BIM技术优化边坡工程方案,实现了显著成本节约。学校依山而建,面临土石方工程量巨大的挑战,原边坡支护方案需与消防车道高度保持一致。通过BIM技术构建土方模型进行方案对比,项目团队创新性地提出增加挡土墙并抬高边坡收脚的优化策略。此举有效减少了土石方作业量,总节省净填挖方量约12414立方米,展现了BIM技术在工程项目成本管控方面的作用。
(2)识别设计问题,节省工期约49天

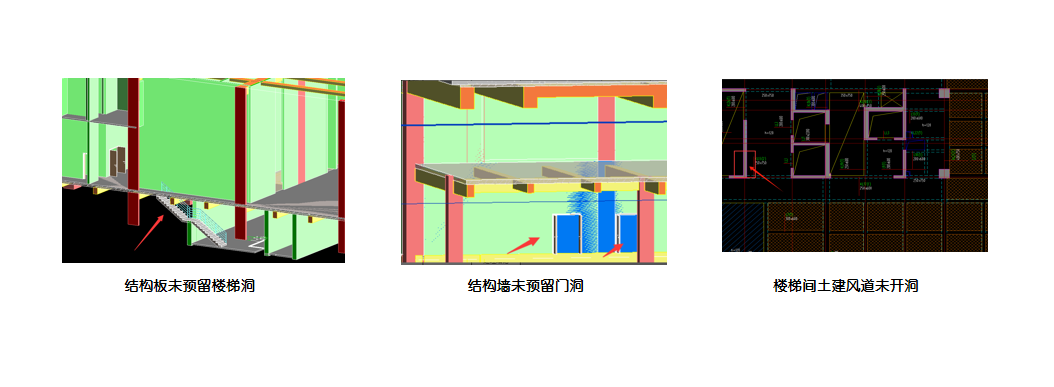

项目利用BIM技术高效开展结构预留洞口专项检查,成功识别出26项问题,涉及163个洞口,总面积达97.8平方米,包括建筑与结构洞口不符、墙板未留洞、尺寸及标高错误等多种类型。经与设计院沟通协作,项目团队迅速调整洞口尺寸、补充必要洞口并精确调整洞口标高,避免了施工阶段的变更需求,确保了工程进度不受开洞问题影响,节省了约49天的工期。
(3)数字化平台与倾斜摄影技术助力山地项目高效协同管理

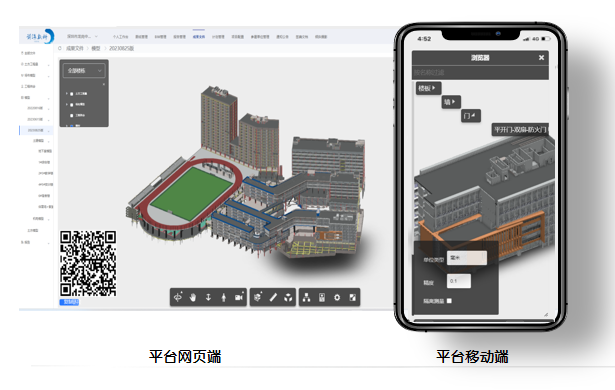

项目采用先进便捷的数字化平台,极大提升了工作效率与沟通便利性。将BIM成果发布在平台后,无需安装专业软件,网页端即可直接查看轻量化BIM成果,支持分层查看、量距、剖切、漫游等操作,多终端实时访问,为项目管理人员和技术人员提供了极大便利。此外,针对山地建筑复杂地形,项目采用倾斜摄影技术,高精度还原地物情况,生成真实三维模型,直观展现西北高东南低、高差达31.5米的复杂地形,极大提升了项目的可视性与管理效率。
未来,前海数科将继续秉持创新驱动发展的理念,不断深化数字技术的应用与实践,将数字化力量注入更多学校等重要公共建筑的建设之中,为社会倾力打造宜居宜业、高品质的城市生活环境,书写现代城市新篇章。
